金屬隔離網-監獄圍墻外側隔離網技術參數

監獄金屬隔離網技術參數

根據《監獄建設標準》（建標139-2010）4.13安全警戒設施的規定，監獄圍墻內外均要設置防攀爬隔離網,隔離網應采用熱鍍鋅+表面噴涂雙重防腐處理，設計*腐蝕年限應不少于10年。

熱鍍鋅浸塑方形立柱：100mm×100mm×2.5mm熱鍍鋅方鋼管，4.5米高鋼網墻地上高度4000mm，3.5米高鋼網墻地上高3000mm，地下預埋-5mm*200mm*200mm+4mm*240mm?18mm螺桿。

網片：5米高鋼網墻寬2500mm（兩立柱中心距離）、高4000mm，正中加一根40mm*20mm*2mm橫擔；3.5米高鋼網墻寬2500mm（兩立柱中心距離）、高3000mm，正中加一根40mm*20mm*2mm橫擔。

網孔及絲徑：熱鍍鋅：BTO一22型，蕊絲直徑2.5mm。刀長22mm，刀寬15mm，厚度0.5mm，刀間距35mm。

網片規格：50mm×100mm菱形網孔，橫筋與豎筋?yuàn)A角60度角或120度角。

網片固定框：40×20×2.0mm熱鍍鋅方管。

連接邊耳：30mm×30mm×2.0mm。

連接方鋼尺寸：15mmX2.5mm（塑后）。

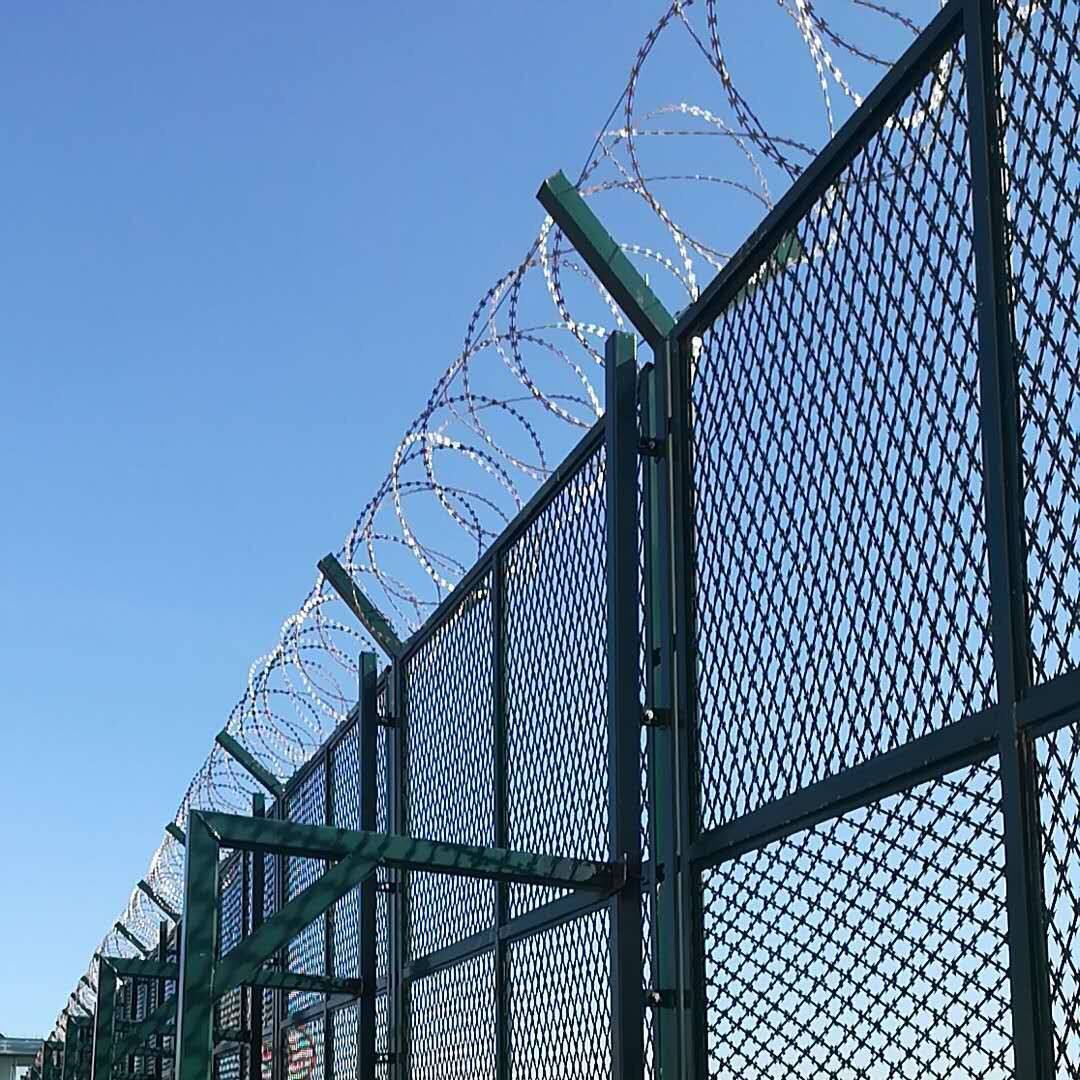

V型支架：約90度角，長度300-350mm，采用60mm×60mm×2.0mm空心方鋼，頂部需加防水蓋。

V型托網：同鋼網片規格，但不少于二道加強折彎。

頂部刀刺圈：BTO一22型，304不銹鋼材質，蕊絲直徑2.5mm。刀長22mm，刀寬15mm，厚度0.5mm，刀間距35mm。雙螺旋，直徑φ500mm，密度10圈/米，圈距排列均勻，每米布少于10圈。

大門：寬3600mm×高3000mm13套，寬1500mm×高2000mm4套。邊框?yàn)榉焦?0mm×25mm×2.0mm；表面熱鍍鋅，噴塑（墨綠色），中間加橫撐,掛鎖裝置。

混凝土基座：不小于400mm×400mm×600mm，標號C25，保證立柱穩固不搖晃。若立柱不穩固，由供應商加大基座或增加支撐固定至立柱穩固為止。挖基礎、基礎土方由供貨方按采購方要求處理。

固定邊框與刀片焊接網通過兩邊方鋼焊接連接，刀片焊接網居于固定邊框中間線，兩連接方鋼與刀片焊接網焊接于固定邊框中央。刀片焊接網與網片固定框居中焊接，所有焊點與固定邊框滿焊連接，要求焊透率*，焊點光滑牢固、片網平整。
